کابل مسی:
کابل مسی نوعی کابل برق است که هادی آن از فلز مس ساخته میشود. این کابلها به دلیل رسانایی بالا، دوام مناسب و افت ولتاژ کم، برای انتقال مطمئن برق در تأسیسات صنعتی، ساختمانی و شبکههای قدرت استفاده میشوند.
کابل آلومینیومی:
کابل آلومینیومی کابلی است که هادی آن از آلومینیوم تولید شده و بهعنوان جایگزینی سبکتر و اقتصادیتر برای کابلهای مسی بهکار میرود. این کابلها با وزن کمتر و قیمت مناسب، در شبکههای توزیع برق و پروژههای بزرگ ساختمانی کاربرد گسترده دارند.
کاربردهای کابل مسی در برق ساختمان، صنعت و شبکه
کابلهای مسی به دلیل رسانایی بالا، دوام مناسب و مقاومت خوب در برابر حرارت، در بسیاری از پروژههای ساختمانی و صنعتی استفاده میشوند. این کابلها بهترین گزینه برای مسیرهایی هستند که نیاز به تحمل جریان بالا، انعطافپذیری و ایمنی بیشتر دارند.
کاربرد کابل های مسی
1. کاربرد کابل مس در برقکشی ساختمان
- سیمکشی روشنایی
- پریزهای برق با جریان بالا
- کابلهای اصلی ورودی ساختمان
- تابلوهای برق خانگی و اداری
- سیستمهای ارت و همبندی (ارتینگ)
2. کاربرد کابل مس در صنعت
- ماشینآلات صنعتی با بار سنگین
- موتورهای الکتریکی سهفاز
- خطوط تولید کارخانهها
- کابلکشی داخل تابلوهای قدرت
- مصارف ابزار دقیق و کنترل صنعتی
3. کاربرد کابل مس در شبکه و مخابرات
- کابلهای LAN و شبکه
- سیستمهای مخابراتی مسی
- تجهیزات انتقال داده در برد کوتاه
- کابلهای دوربینهای مداربسته (کواکسیال مسی)
4. کاربرد کابل مس در تجهیزات حساس
- سیستمهای صوتی و استودیویی
- دستگاههای پزشکی
- سیستمهای UPS و باتری بانکها
- اینورترها و کانورترهای قدرت
5. کاربرد کابل مس در محیطهای خاص
- مکانهای با رطوبت بالا
- محیطهای گرم
- مسیرهایی با پیچخوردگی زیاد
چون کابل مسی انعطافپذیرتر و مقاومتر است.
موارد کاربرد کابل آلومینیوم
کاربردهای کابل آلومینیومی در خطوط توزیع، پروژههای اقتصادی و مسیرهای طولانی
کابلهای آلومینیومی به دلیل وزن کم، قیمت بسیار پایینتر و مقاومت مناسب در برابر خوردگی، در پروژههایی با طول زیاد و هزینه بالا استفاده میشوند.
کاربرد کابلهای آلومینیومی
1. کاربرد کابل آلومینیوم در برقرسانی شهری و روستایی
- خطوط انتقال فشار ضعیف و متوسط
- کابلهای هوایی (AAC, AAAC, ACSR)
- شبکههای توزیع برق شهری
- برقرسانی روستایی و دکلهای انتقال
2. کاربرد کابل آلومینیوم در ساختمان (در مسیرهای خاص)
- کابلهای ورودی هوایی ساختمان
- مسیرهای طولانی که وزن مهم است
- پروژههایی با محدودیت بودجه
(البته در داخل ساختمان معمولاً **کابل مسی توصیه میشود**)
3. کاربرد کابل آلومینیوم در صنعت
- انتقال برق با فواصل طولانی در کارخانهها
- کابلهای زمینی فشار ضعیف و متوسط
- مسیرهایی که نیاز به کابل سبک دارند
- پروژههای موقتی یا کممصرف
4. کاربرد کابل آلومینیوم در نیروگاه و پستهای برق
- باسداکتها و شینههای آلومینیومی
- اتصالات و ترمینالهای انتقال برق
- خطوط خروجی از پست توزیع
5. کاربرد کابل آلومینیوم در پروژههای اقتصادی
- جایگزین اقتصادی برای کابل مسی
- پروژههایی با مصرف بالای کابل
- تاسیسات با محدودیت وزن (مانند سولهها و سطوح مرتفع)
مقایسه کوتاه کاربرد کابل مس و آلومینیوم
برای کمک به انتخاب بهتر، خلاصه کاربرد هرکدام:
کابل مس مناسب است برای:
- ایمنی بیشتر
- مسیرهای کوتاه
- مصرف برق بالا
- تجهیزات حساس
- سیمکشی داخلی ساختمان
- محیطهای سخت و پرحرارت
کابل آلومینیوم مناسب است برای:
- مسیرهای طولانی
- شبکه توزیع برق
- پروژههای اقتصادی
- جاهایی که وزن کم اهمیت دارد
- خطوط هوایی

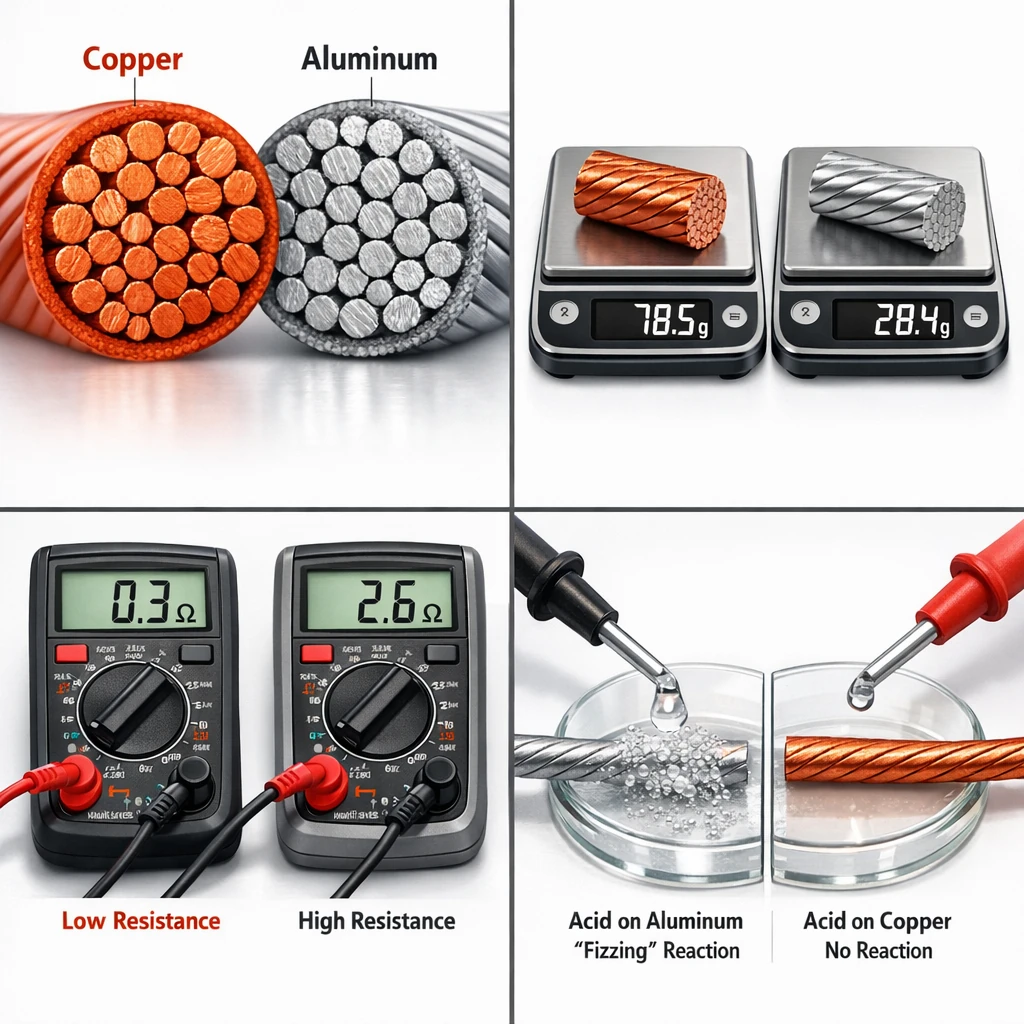

روش های تشخیص کابل مس از کابل آلومینیوم
1) روشهای ساده و چشمی (بدون ابزار خاص)
1. رنگ فلز (در محل برش یا سر سیم)
- مس: رنگ نارنجی–قرمز براق
- آلومینیوم: رنگ نقرهای–خاکستری
2. تغییر رنگ در تماس با هوا
- مس: به مرورتیره و کمی سبز میشود
- آلومینیوم: معمولاً کدر و مات خاکستری میشود
3. انعطافپذیری سیم
- مس: خیلی نرمتر و منعطفتر
- آلومینیوم: سفتتر، شکنندهتر
4. وزن در دست
- مس: حدود 3.3 برابر سنگینتر
- آلومینیوم: خیلی سبکتر
2) روشهای فیزیکی (با ابزار ساده)
5. تست وزن با ترازو
- دو کابل مشابه از نظر قطر → سنگینتر = مس
6. اندازهگیری قطر رسانا
برای یک جریان مشخص، کابل آلومینیوم نیاز به سطح مقطع بزرگتر دارد.
مثلاً:
- مس 16mm² ~ آلومینیوم 25mm² از نظر تحمل جریان مشابهاند.
7. تست سختی با انبر یا ناخن
- مس با فشار کمتر خم میشود
- آلومینیوم سختتر خم میشود و احساس شکنندگی دارد
3) روشهای الکتریکی (حرفهایتر)
8. اندازهگیری مقاومت الکتریکی با مولتیمتر
- مقاومت مخصوص مس: تقریبا \( 0.0175 \Omega·mm^2/m \)
- مقاومت مخصوص آلومینیوم: تقریبا \( 0.028 \Omega·mm^2/m \)
یعنی:
آلومینیوم ≈ 60 درصد رسانایی مس
روش انجام:
- طول کابل را اندازه بگیرید
- سطح مقطع (در صورت نیاز با کولیس)
- مقاومت دو سر هادی را اندازه بگیرید
- با مقادیر استاندارد مقایسه کنید
اگر مقاومت بیشتر بود → احتمالاً آلومینیوم است.
4) روشهای شیمیایی (حرفهای و دقیق)
توجه: این تستها را فقط افراد متخصص انجام دهند.
9. تست واکنش با هیدروکلریک اسید (HCl)
- روی مس: واکنش قابل توجه ندارد
- روی آلومینیوم: حبابزدن شدید به دلیل تولید هیدروژن
10. تست با سود سوزآور (NaOH)
این روش فوقالعاده دقیق است:
- آلومینیوم با سود به سرعت حل شده و حباب میدهد
- مس تقریباً بدون واکنش
5) روشهای صنعتی / آزمایشگاهی (بسیار دقیق)
11. استفاده از دستگاه XRF
- ترکیب شیمیایی فلز را دقیق نشان میدهد
- سریعترین و دقیقترین روش صنعتی
12. اندازهگیری چگالی (Density Test)
- چگالی مس: \( 8.96 g/cm^3 \)
- چگالی آلومینیوم: \( 2.70 g/cm^3 \)
یعنی مس سه برابر سنگینتر
13. آنالیز متالوگرافی (میکروسکوپ)
- ساختار کریستالی و سطح مقطع کاملاً متفاوت
6) روشهای حرارتی
14. تست رسانایی گرمایی
- مس: رسانای حرارتی خیلی خوب → سریع گرم و سرد میشود
- آلومینیوم: کمی کندتر
15. تست تغییر رنگ هنگام حرارت (با احتیاط زیاد)
- مس هنگام حرارت به رنگهای قرمز، ارغوانی، آبی میگراید
- آلومینیوم قبل از تغییر رنگ ذوب میشود (نقطه ذوب کمتر)
7) نشانههای فنی روی روکش کابل
16. علامتگذاری کارخانه روی کابل
برچسبها معمولاً مشخص میکنند:
- Cu = مس
- Al / AAC / AAAC = آلومینیوم
17. جدول قطر واقعی
اگر سطح مقطع نوشته شده ولی وزن و قطر کمتر است → احتمال آلومینیوم بالا است.
8) روشهای کاربردی در برقکاری (سریع و میدانی)
18. تست جرقه روی نوک هادی
- مس: جرقه کوتاه، حرارت نقطهای
- آلومینیوم: جرقه بلندتر و پخشتر
(رعایت ایمنی الزامی)
19. شکستن رشتهها
- مس: سخت شکسته میشود
- آلومینیوم: خیلی راحتتر شکسته میشود
9) روشهای تشخیص کابلهای تقلبی (Copper-Clad Aluminium – CCA)
کابل CCA یعنی آلومینیوم با روکش نازک مس؛ تشخیص آن حیاتی است.
راههای تشخیص:
- بریدن هادی → مرکز سفید (آلومینیوم) و دور مسی
- مقاومت الکتریکی بالاتر
- سطح مقطع بزرگتر از حد معمول
- وزن بهطور غیرعادی کم
- هنگام تراشیدن، رنگ سفید زیر قرمز مشخص میشود
10) بهترین روشها (ترتیب پیشنهاد شده)
1. برش کوچک و مشاهده رنگ
2. تست وزن
3. تست انعطافپذیری
4. تست مقاومت الکتریکی
5. بررسی نوشته روی کابل
6. در صورت شک شدید: تست شیمیایی یا XRF
خطرات استفاده کابل آلومینیوم بجای کابل مس :
استفاده از کابل آلومینیومی بهجای کابل مسی در صورت انتخاب نادرست میتواند مشکلات و خطرات فنی ایجاد کند. آلومینیوم رسانایی کمتری نسبت به مس دارد، بنابراین برای انتقال جریان مشابه باید از سطح مقطع بزرگتری استفاده شود. در صورت انتخاب نامناسب کابل، احتمال افزایش افت ولتاژ، داغ شدن سیم و کاهش راندمان سیستم برق وجود دارد.
همچنین کابلهای آلومینیومی در برابر تغییرات دما انبساط بیشتری دارند و ممکن است باعث شل شدن اتصالات در ترمینالها شوند که این موضوع میتواند منجر به افزایش حرارت، جرقه و حتی خطر آتشسوزی شود. علاوه بر این، آلومینیوم سریعتر اکسید میشود و مقاومت اتصال را افزایش میدهد.
به همین دلیل در تأسیسات حساس و سیمکشی داخلی ساختمانها معمولاً کابل مسی گزینه ایمنتر و مطمئنتری محسوب میشود، در حالی که کابل آلومینیومی بیشتر در شبکههای توزیع برق و پروژههای با طول مسیر زیاد و با رعایت استانداردهای فنی استفاده میشود.
